| No.4-042 | 輪郭形状測定機 |
|---|---|
| 機器の概要 | 複雑形状部品の輪郭形状を高精度に測定し、寸法や角度等の幾何形状の評価ができる接触式の測定機である。 |
| 備品の用途 | ボルトやナットのねじ山の形状測定、斜面の穴形状や面取りの測定、測定値と設計値のデータ照合等の測定が可能である。 |
| 仕様 | 指示精度：X軸±（0.8+0.015L）μm、Z軸±（0.8+|2H|/100）μm 測定範囲：X軸200 mm、Z軸60 mm 測定分解能：X軸0.05 μm、Z軸0.02 μm X軸傾斜角度：±45° 測定力：10、20、30、40、50 mN |
| メーカー名 | 株式会社ミツトヨ |
| 型式 | FTA-W8D4000-D |
| 購入年度 | R2年度 |
| 担当 | ものづくり室 |
| 機器使用料（消費税込） | 料金表をご覧ください。 |

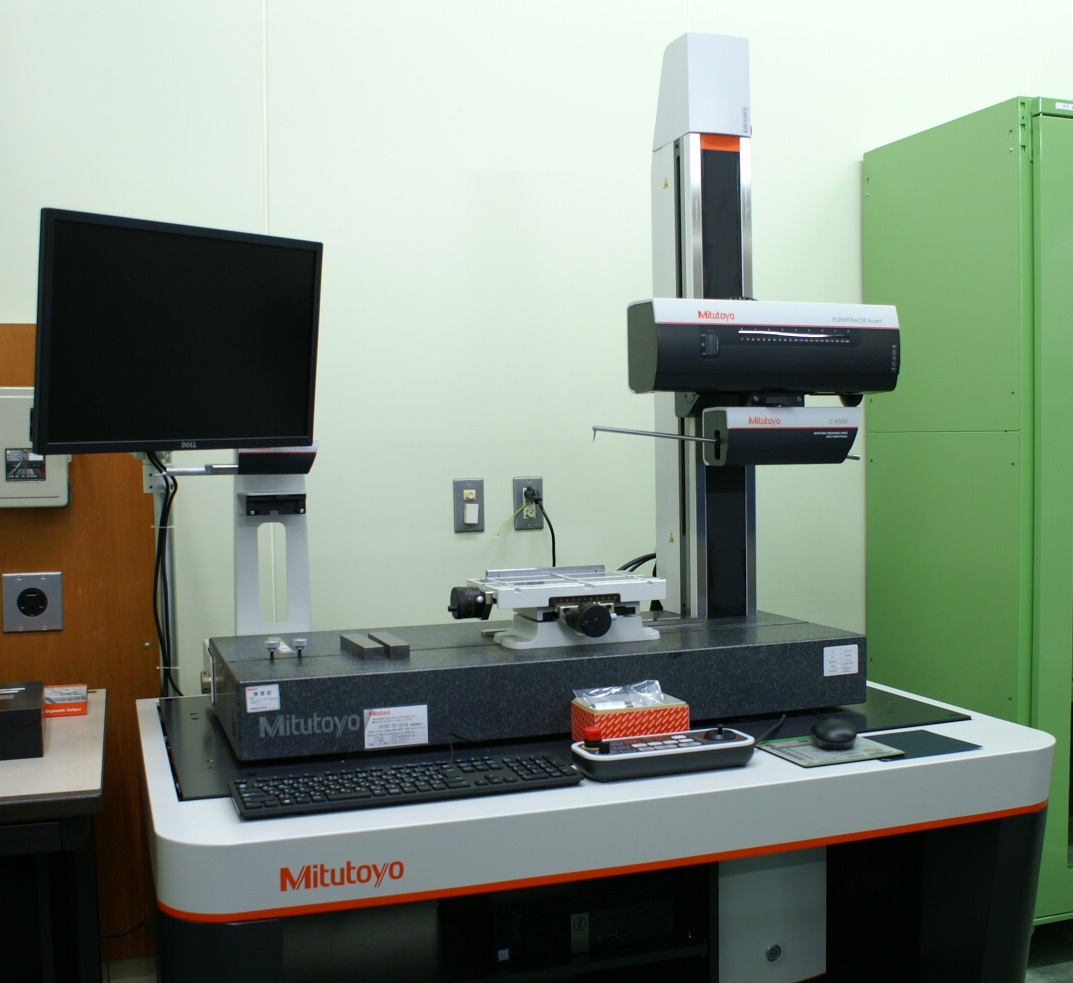

| 設備写真 |
|
| 参考サイト | |
| お問い合わせ先 | 「設備・機器利用に関するお問い合わせ」をご参照下さい。 |
